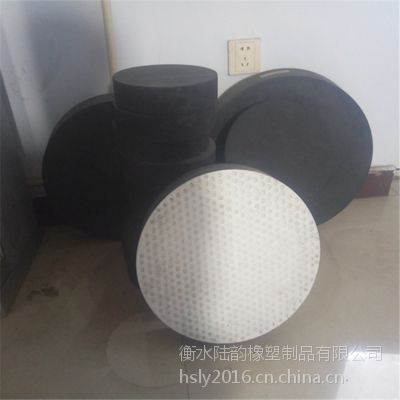

矩形（圆形）板式橡胶支座

　　（一）性能：本产品由多层橡胶片与薄钢板镶嵌、粘合在一定压力、一定温度和一定时间内硫化压制而成。有足够的竖向刚度以承压垂直荷载，能将梁板上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部梁体构造的水平位移。 　　

　　（二）特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已应用，与原用的钢支座相比，有构造 简单，安装方便；节约钢材，价格低廉；养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。

板式橡胶支座_陆韵减震盆式橡胶支座外形尺寸　　支座的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则：

（1）上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；

（2）支座必须能可靠的传递垂直和水平反力；

（3）支座应使由于梁体变形所产生的纵向位移、横向位移和纵、横向转角应尽可能不受约束；

（4）桥梁通常必须在每联梁体上设置一个固定支座；

（5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；

（6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上；

（7）固定支座宜设置在具有较大支座反力的地方；

（8）在同一桥墩上的几个支座应具有相近的转动刚度；

（9）连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。

总之，桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形。

板式橡胶支座_陆韵减震盆式橡胶支座外形尺寸   桥梁支座安装

a：安装准备

　　a.1 板式橡胶支座安装处宜设置支承垫石,支承垫石平面尺寸大小应按局部承压计算确定,垫石长度、宽度应比支座相应的尺寸至少增加50mm左右，其高度应为100mm以上，且应考虑便于支座更换顶梁时千斤顶的安装位置。

　　a.2 支座垫石内应布置钢筋网，钢筋直径为8mm时，间距宜为50mm×50mm，桥梁墩、台内应有竖向钢筋延伸至支座垫石内，支座垫石的混凝土强度等级不应低于C30。

　　a.3 支座垫石表面应平整、清洁、干爽、无浮沙。支座垫石顶面标高要求准确无误。在平坡情况下，同一片梁两端支承垫石及同一桥墩、台上支承垫石应处于同一设计标高平面内，其相对高差不应超过±1.5 mm，同一支承垫石高差应小于0.5 mm。

　　b：板式橡胶支座_陆韵减震盆式橡胶支座外形尺寸  桥梁支座安装

　　b.1 支座进场后，应检查支座上是否有制造商的商标或长久性标记。安装时，应按照设计图纸要求，在支承垫石和支座上均标出支座位置中心线，以支座准确位。

　　b.2 支座安装时，应防止支座出现偏压或产生过大的初始剪切变形。安装完成后，必须支座与上、下部结构紧密接触，不得出现脱空现象。对未形成整体的梁板结构，应避免重型车辆通过。

　　b. 3 桥梁墩台的设计应考虑支座养护、更换的需要。任何情况下，不允许两个或两个以上的支座沿梁纵向中心线在同一支承点并排安装；在同一根梁（板）上，横向不宜设置多于两个支座；不同规格的支座不应并排安装。

　　b. 4 支座安装后，应检查是否有支座漏放，支座安装方向、位置（与预埋钢板的接触、支座中心线位置）、支座规格型号是否有错，临时固定设施是否拆除，四氟滑板支座是否注入硅脂油（严禁使用润滑油代替硅脂油）等现象，一经发现，应及时调整和处理，确保支座安装后的正常工作，并记录支座安装后出现的各项偏差及异常情况。

　　b.5 支座使用阶段平均压应力σc=10MPa。支座橡胶弹性体体积Eb=2000MPa。

　　支座与混凝土接触时，摩擦系数μ=0.3；与钢板接触时，摩擦系数μ=0.2；聚四氟乙烯板与不锈钢板接触（加硅脂时）摩擦系数μf=0.06,当温度低于-25℃时，μf值增大30%，当不加硅脂时，μf值应加倍。

　　b.6 矩形支座安装时以短边尺寸顺桥向放置。
